Výukový model

Interaktivní model čistírny odpadních vod

Projděte si čistírnu krok za krokem — od nátoku až po vyčištěnou vodu vracející se do řeky. Najeďte na jednotlivé části a zobrazte, co dělají, nebo spusťte průvodce po jednotlivých stupních čištění. Model odpovídá pořadí procesů v moderní čistírně a slouží jako výuková pomůcka.

Schéma toku vody moderní čistírnou odpadních vod

  1. Přítok (stoková soustava): Odpadní voda přitéká kanalizací z celé aglomerace.
  2. Česle: Zachytí hrubé nečistoty (shrabky), které se pravidelně odebírají.
  3. Lapák písku a tuku: Usadí se zde písek; z hladiny se stírají tuky.
  4. Usazovací nádrž: Usaditelné látky klesnou ke dnu jako primární kal.
  5. Aktivační nádrž: Mikroorganismy odbourávají organické látky a dusík.
  6. Dmychadla (aerace): Vhánějí do aktivace vzduch — bublinky dodávají kyslík.
  7. Dosazovací nádrž: Aktivovaný kal se oddělí od vyčištěné vody.
  8. Vratný a přebytečný kal: Část kalu se vrací do aktivace, přebytek jde do vyhnívání.
  9. Srážení fosforu (dávkování Fe): Dávkování železité soli sráží fosfor do vloček.
  10. Filtrace / dočištění: Dočištění vody filtrací od zbytkových nerozpuštěných látek.
  11. Kvartérní stupeň (mikropolutanty): Odstranění mikropolutantů z léčiv a kosmetiky (min. 80 %).
  12. Odtok / výusť: Vyčištěná voda se vypouští do recipientu a průběžně se kontroluje.
Obrazový prototyp budoucího videomodelu

Cesta vody čistírnou

Vyberte technologii nebo spusťte automatickou prohlídku. Prototyp skládá zamčenou celkovou kotvu, mezisnímek kamery a detail technologie; stejná data později nahradí navazující videa.

1 / 11

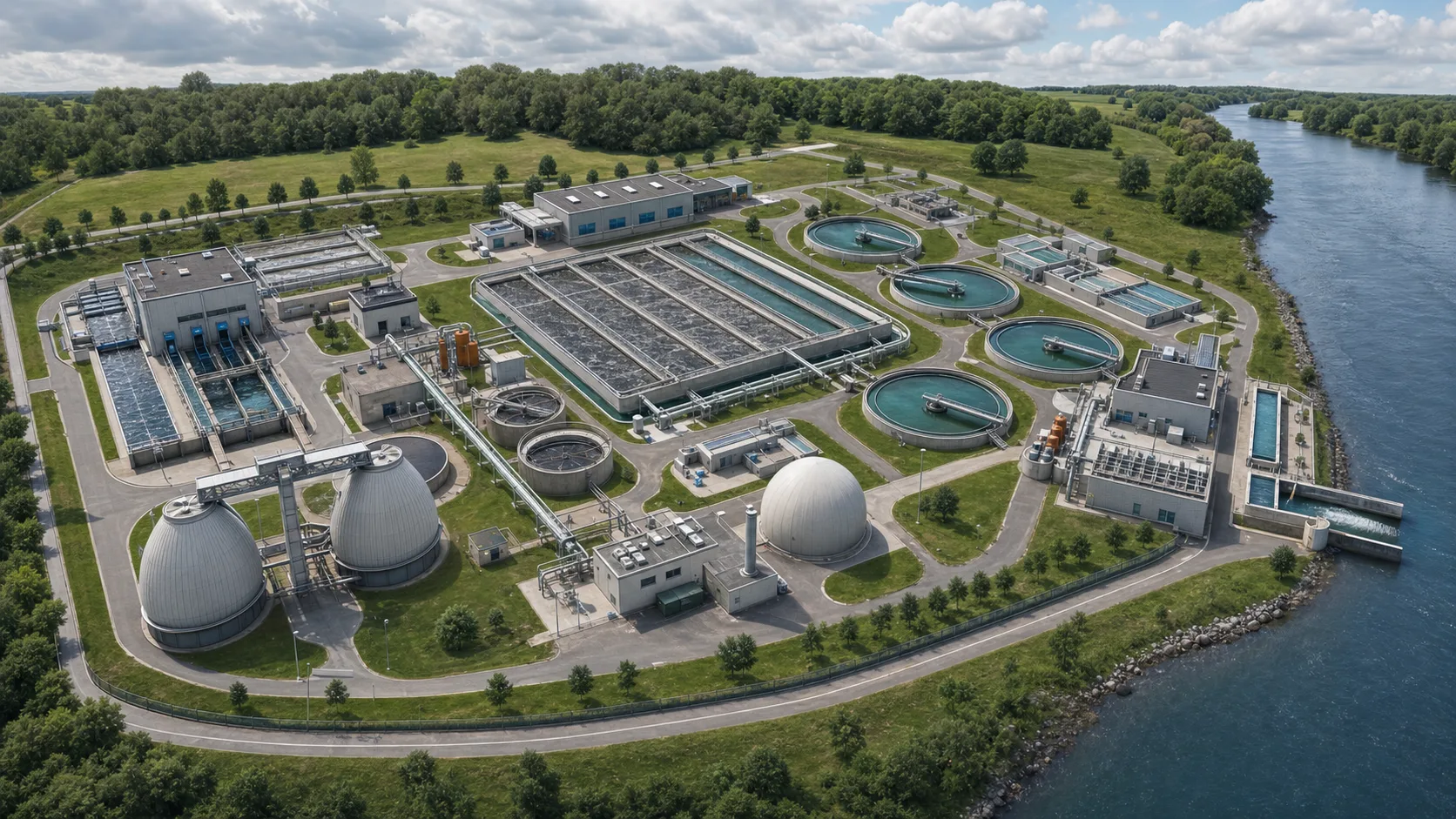

Celkový letecký pohled na moderní městskou čistírnu odpadních vod u řeky.
Celkový pohled · H0

Výchozí bod každého přechodu

Moderní čistírna jako jeden propojený organismus

Vodní linka vede od mechanického předčištění přes biologii a dočištění až k řece. Kalová linka, energetika a monitoring běží souběžně.

Co se zde děje a proč

Nátok a strojně stírané česle

Odpadní voda protéká mřížemi. Shrabky zůstávají na česlích, mechanický shrabovák je vyveze, promyje, slisuje a dopraví do uzavřeného kontejneru.

Produkční scénář videa
IN · 10 sH0 → M1 v 5 s → D1
LOOP · 10 sD1 → jeden úplný provozní cyklus → D1
OUT · 10 sD1 → M1 → H0

Co musí být v budoucím videu animované

  • Kalná voda plynule proudí kanálem a hladina mírně kolísá.
  • Na mřížích postupně přibývají shrabky.
  • Hrábě sjedou dolů, setřou materiál vzhůru a vysypou jej na šnekový dopravník.
  • Lis se pomalu otáčí; po jednom cyklu se hrábě vrátí do horní polohy D1.
